Telemetrino 1.1... "Rasputino"

Enviado por cacharreo el Jue, 03/07/2014 - 14:32

Radio:

Antonio -EB1AJP- ha sintetizado en un nuevo diseño y PCB el Telemetrino y el Arduíno, con las mismas dimensiones físicas que un Raspberry-PI y enchufable sobre el puerto GPIO del Raspi. En la lista de enlaces a continuación encontrarás amplia info complementaria sobre las actividades previas relacionadas con este tema.

- http://www.cacharreo.es/node/23

- http://www.cacharreo.es/Telemetria%20URO

- http://www.cacharreo.es/node/44

- http://www.cacharreo.es/ProyectoTRITON

- http://www.cacharreo.es/antitracker

- http://www.cacharreo.es/opentracker

- http://www.cacharreo.es/comparativa_OT%20_TT3

- http://www.cacharreo.es/Manual_es_OT%20

- http://www.cacharreo.es/node/115

- http://www.cacharreo.es/node/140

- http://www.cacharreo.es/node/143

- http://www.cacharreo.es/APRS%20Telemetria

- http://www.cacharreo.es/node/149

- http://www.cacharreo.es/Telemetrino

- http://www.cacharreo.es/Telemetrino%201.0

- http://www.cacharreo.es/node/201

- http://www.cacharreo.es/Charla%20Arduino

- http://www.cacharreo.es/Charla-Taller%20Raspberry-pi%20EA1RKE

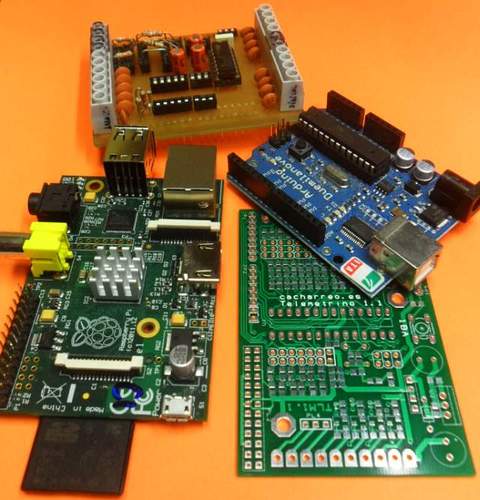

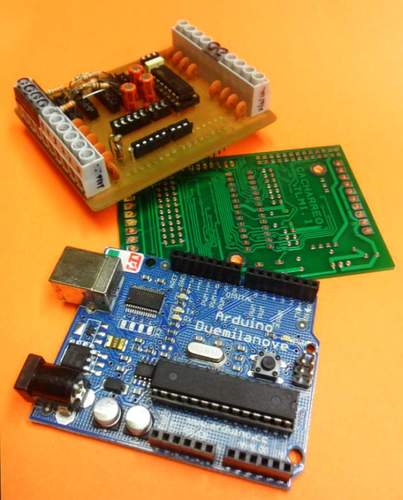

En la foto superior podemos comparar un Arduino Duemilanove con el shield del Telemetrino 1.0 y el nuevo PCB "Rasputino", que intrega ambos elementos en un único dispositivo. En líneas generales estas son las características de las PCB de la serie beta del Rasputino:

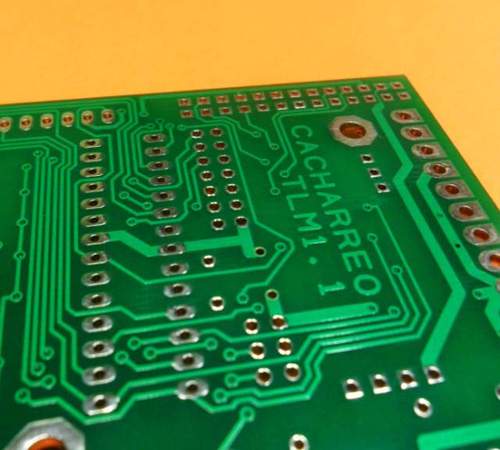

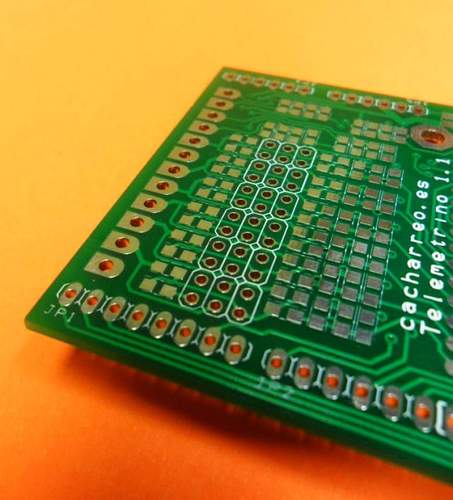

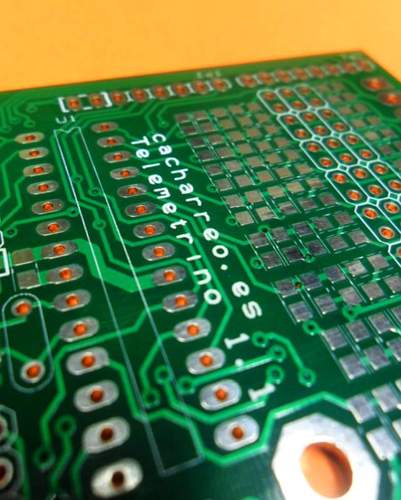

- PCB de grado profesional, realizado en fibra de vidrio a doble cara, completamente metalizado, serigrafiado y con máscara de soldadura.

- Puede utilizarse como un Arduino básico ya que incorpora el pin-out compatible con los shield Arduino, los cuales pueden enchufarse sobre él (placa de relés, ethernet shield... etc).

- El Rasputino, fusiona en un único PCB el Arduino y el shield Telemetrino, permitiendo configurar todas sus entradas de medida para adapatarse a practicamente todo tipo de sensores, y enviar así en la telemetría cualquier magnitud medible..

- Puede usarse como un PCB de propósito general para el Arduino (con el Arduino incluido) con la facilidad añadida de disponer las entradas y salidas protegidas y configurables en la misma placa. Todos los terminales de conexion de E/S estan preparados para alojar conectores y regletas estandar, o facilitar la soldadura de los cablecillos, puesto que están metalizados a doble cara.

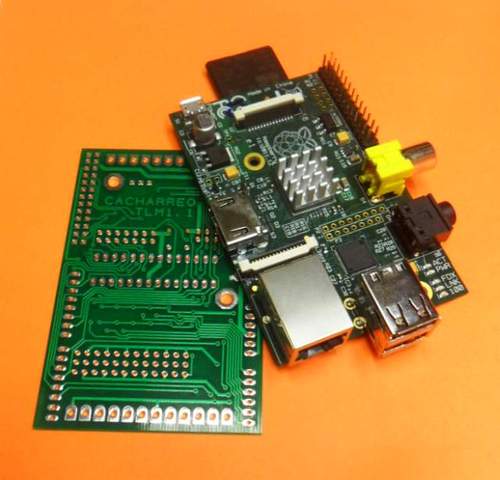

- Sus dimensiones físicas son idénticas al Raspberry-PI pudiendo enchufarse encima de éste, ya que incorpora pinout compatible con el puerto GPIO del Raspberry.

- Trabajando conjuntamente con el Raspberry podemos añadir la capacidad del Telemetrino para enviar directamente telemetría de APRS a traves de internet.

- Igualmente puede usarse como periférico de propósito general para el Raspberry, facilitando la interacción de la pequeña placa computadora con el mundo exterior.
