Reparación antena móvil HF

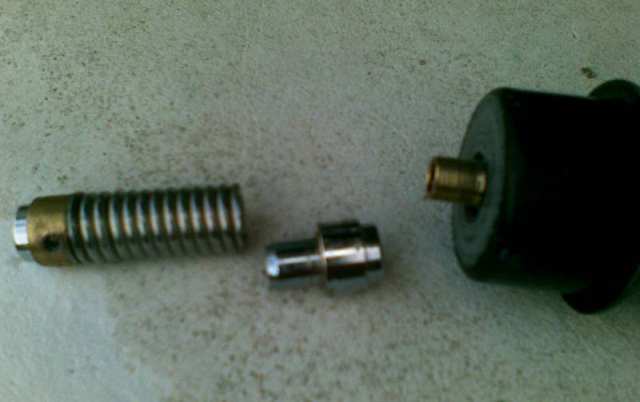

En esta ocasión incluimos unas imágenes con el proceso de preparación de un soporte de antena de móvil (de esos que llevan un conector PL para sujetar la antena a la base y una bobina interior) para poder conectar una antena de varilla plegable de tipo militar del compañero Esdrufao EA1HXG.
![](/files/u10/piezas_a_susutituir.jpg)

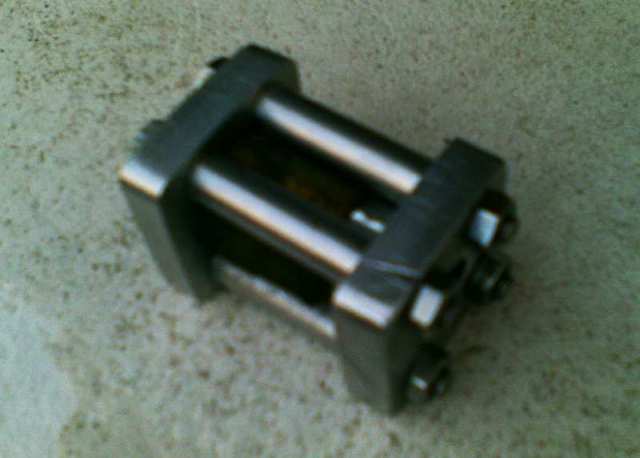

Para ello se sustituyeron las piezas originales por una pieza especial construida a medida, con un tipo de rosca diferente en cada una de sus caras.
![](/files/u10/pieza_mecanizada_de_reemplazo.jpg)

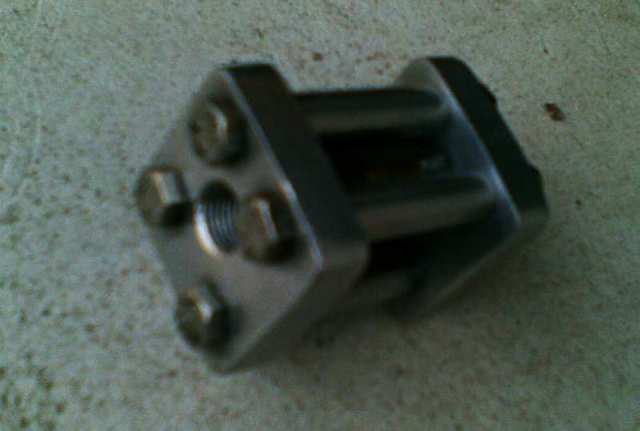

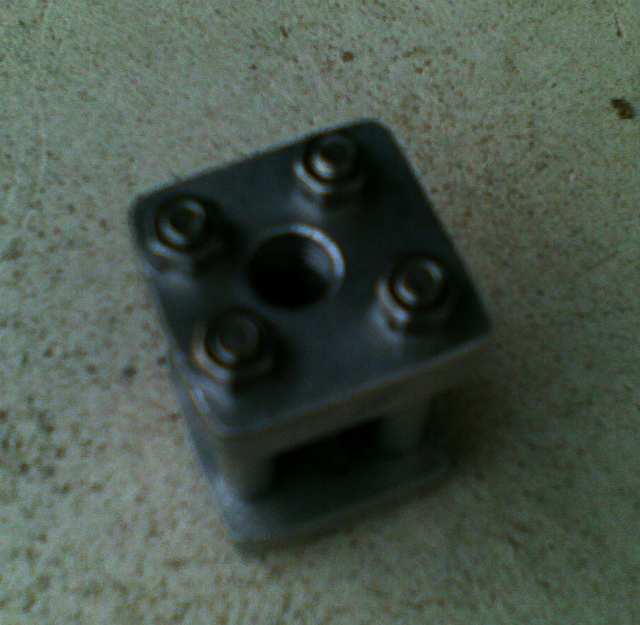

Distintas vistas de la pieza construida.
![](/files/u10/pieza_de_reemplazo_vista_superior.jpg)
![](/files/u10/pieza_de_reemplazo_vista_inferior.jpg)

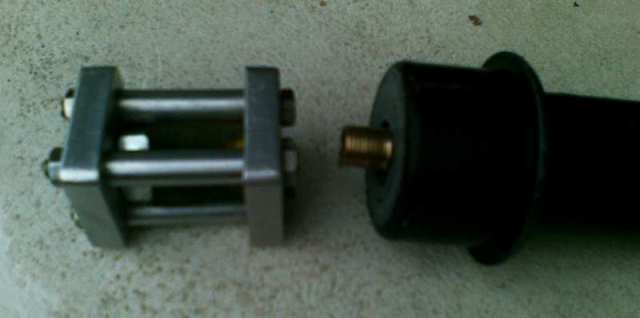

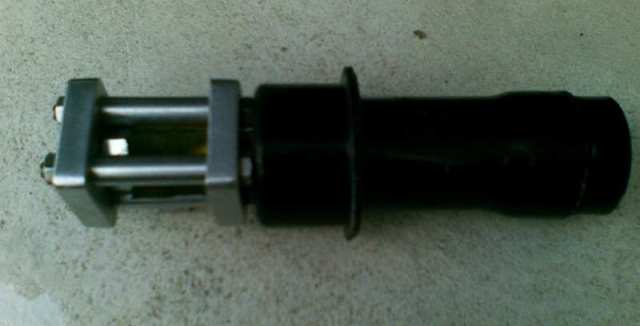

Ensamblado de la pieza sobre la bobina soporte.
![](/files/u10/_rosca_3-8_se_acopla_al_soporte_de_la_bobina.jpg)
![](/files/u10/_de_reemplazo_enroscada_en_la_bobina_soporte.jpg)

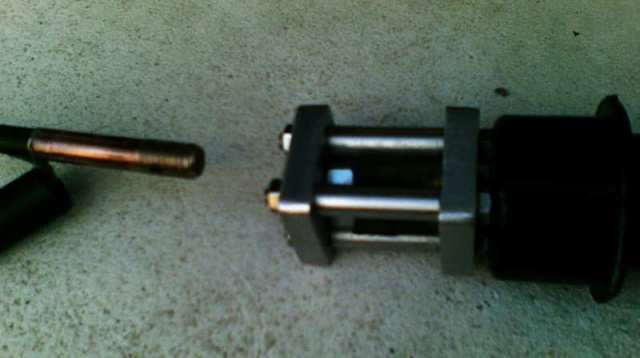

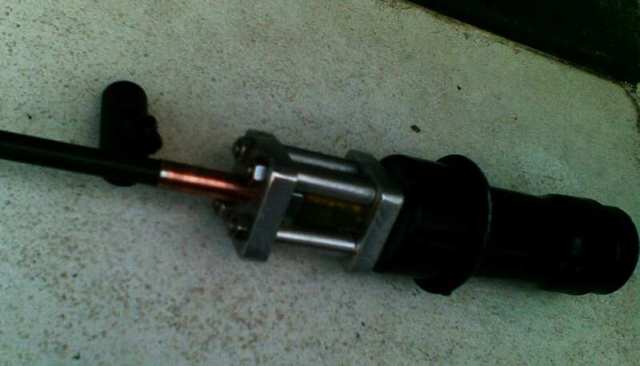

La varilla de antena militar plegable se ha roscado en M-10 para poder montarla en la parte superior de la pieza construida.
![](/files/u10/a_roscado_con_M-10_y_va_en_la_parte_superior.jpg)
![](/files/u10/_a_la_bobina_soporte_mediante_la_pieza_nueva.jpg)
Esperamos que les haya gustado la idea.
73. J.Moldes -EB1HBK-
