Telemetrino
Entre las aplicaciones que habíamos preparado para las demostraciones del uso avanzado del APRS en la Ham-Radio Salnés de Febrero (http://www.cacharreo.es/es/node/144) se encontraba un pequeño prototipo desarrollado sobre el Arduino, que si bien tan solo era un prototipo, ya era plenamente funcional. Ese fue el nacimiento del Telemetrino.
![](/files/u10/telemetrino_5.jpg)

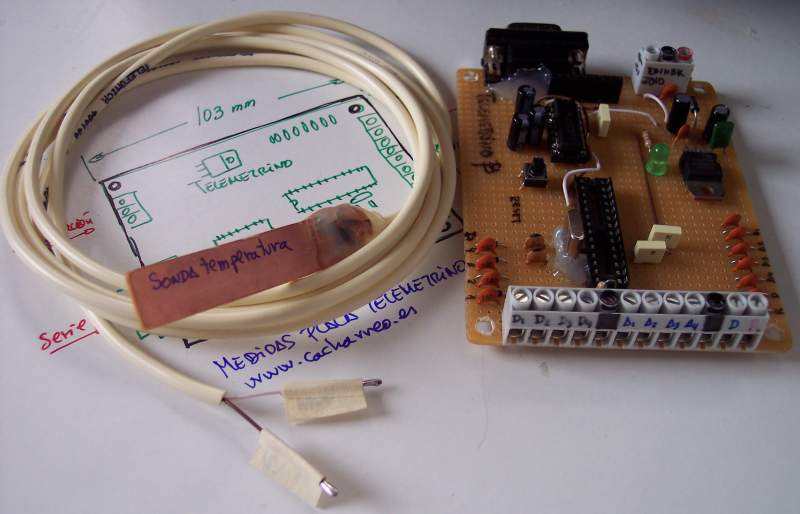

El Telemetrino es un accesorio para dotar de posibilidades extendidas de telemetría a cualquier digi de APRS con el UI-Digi v.1.9. Para ello basta conectarlo al puerto serie del TNC. En cierto modo funciona como una "mochila" enchufable y no es necesario realizar ninguna modificación sobre el TNC o en el equipo de Radio.
![](/files/u10/telemetrino_2.jpg)
Entre todos los proyectos posibles, de especial importancia para la Radioafición, que tenemos en mente desarrollar sobre Arduino, tal y como apuntábamos en una entrada anterior en esta misma web (http://www.cacharreo.es/es/node/149) ha sido el Telemetrino el primero en salir a la luz. Y lo hemos desarrollado íntegramente nosotros, el equipo de cacharreo.es, aqui en Orense.
![](/files/u10/telemetrino_4.jpg)
Para la prueba de campo del primer prototipo construido ha sido fundamental la participación de los compañeros de Salamanca, que desde el primer momento han mostrado una actitud favorable y ejemplar para colaborar en el experimento, y han tenido la mejor disposición para instalar el prototipo en uno de sus digis. El digi elegido se encuentra en un lugar emblemático y con una cobertura muy buena, es el EA1V-3, ubicado en la Peña de Francia.
Con mas de un mes de operación en pruebas, durante el cual que hemos ido supervisando el funcionamiento del circuito y la eficiencia del código de programa, pensamos que ya esta lo bastante maduro como para sacarlo a la luz.
![](/files/u10/telemetrino_1.jpg)
Podeis ver la evolución de los valores recogidos por el Telemetrino, y que entrega al TNC para que este los envíe vía radio, en el siguiente enlace:
http://aprs.fi/telemetry/a/EA1V-3?range=month
- La primera gráfica monitoriza la tension de 5 voltios que alimenta el Telemetrino
- La segunda gráfica muestra la temperatura exterior
- La tercera gráfica muestra la temperatura interior
- La cuarta gráfica muestra la temperatura del transmisor del repetidor de fonía
- La quinta gráfica monitoriza la tension de 12 voltios que alimenta la instalación
Sirva esta entrada como adelanto del articulo detallado que estamos preparando sobre el Telemetrino.
![](/files/u10/s_telemetrino_placas_terminadas_y_fotolitos.jpeg)
73.
J.Moldes -EB1HBK-
